齒輪廠介紹齒輪內鍵槽或花鍵孔的設計​

2024-11-21    來源：    作者：齒輪廠  閱讀：次  【打印此頁】

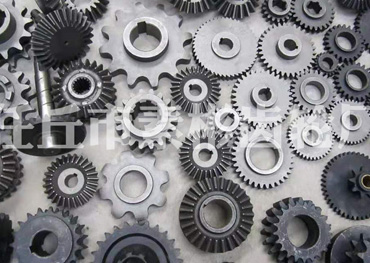

齒輪廠介紹齒輪內鍵槽或花鍵孔的設計：

當然過多的孔、槽等設計很難做到加熱均勻，容易產生淬火畸變和淬火裂紋。因此，在齒輪設計過程中應予以重視。

單面的內鍵槽會使齒套內徑畸變增大。對此，設計時可在鍵槽對面另開一條工藝鍵槽，使兩條鍵槽對稱，結構均勻，淬火后應力也均勻，因此可以有效地減小齒套畸變。
還有，應盡量減小齒輪軸長度與直徑的比值，對于大型齒輪設法解剖制造等。

齒輪內鍵槽或花鍵孔的設計應盡可能偏離齒根，以增加槽口和齒根部分的距離，提高強度減小畸變。齒輪毛坯設計如圖7-9所示。例如齒部要求高頻感應淬火齒輪，其壁厚的最小尺寸應有所限制，以避免畸變超差。

1)避免較深的不通孔(包括螺紋孔和光孔)，以免淬火后造成內徑、外徑脹縮不一.致。對此，盡量改成通孔，如圖7-10所示。
合理布置齒輪上孔洞的位置，也是一個重要方面。齒輪設計應力求均勻?qū)ΨQ，孔洞的間距要大于壁厚，孔壁到齒輪邊緣的最小距離應>1.5d (d 為孔的直徑)，不應有過薄的截面，否則在此處易產生畸變甚至開裂;有時對厚薄不均的齒輪適當增加或減少影響畸變的工藝孔，可起到減小畸變的作用。
2)熱處理前齒輪表面要有一定的表面粗糙度要求。如一般齒輪、滲氮齒輪、滲碳齒輪的表面粗糙度要求分別為Ra≤6. 3μm、Ra =0.80 ~0. 10μm和Ra≤3.2μm
3)瑞士馬格齒輪有限公司齒輪設計的基本要點:相對于大的模數齒輪,采用較小的中心距及較窄的齒寬。
